효성엘비데크

Precast Deck

프리캐스트 바닥판

LB-DECK 공법

Precast Concrete Panel

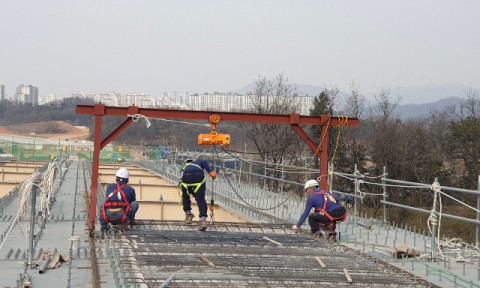

LB-DECK 공법

트러스 형태의 Lattice Girder가 부착되어 현장타설 콘크리트와 합성효과가 우수하며 패널 이음부 연결 철근 으로 이음부 강성 증가 및 패널간 연속성을 확보한 바닥판 일체형 프리캐스트 패널로 캔틸레버부까지 시공이 가능한 공법입니다.

카다로그 다운로드

공법 특장점

시공성
- 바닥판 전체 프리캐스트화
- 현장작업 최소화
- 뛰어난 시공성 우수
안전성
- Lattice Girder적용으로 바닥판 강성 증대
- 신구콘크리트 합성효과 우수
경제성
- 콘크리트패널과 Lattice Girder의 조합
- 거동이 단순하고 경제성 우수

LB-DECK의 구조

01. 가설시

단순보 거동을 통한 가설하중 지지
02. 공용시

현장타설 콘크리트와 일체화되어 공용하중 지지
- 패널 두께 : 60mm이상 (피복조건에 따라 패널 두께 변경)
- Lattice Girder의 전단연결재 역할로 합성효과 증대
- 패널 연결 보강으로 이음부 강성 강화

성능 평가 실험

LB-DECK 패널 이음부 구조성능 검증
(한국도로협회)
- 극한한계상태 하중조합 : 37.34kN·m
- 최대강도 : 94.14kN·m
- 안전율 : 2.52
캔틸레버 적용을 위한 LB-DECK 개발 연구
(서울과학기술대학교)
- 실험 결과 a캔틸레버 적용을 위한 패널은 시공하중 및 처짐 기준을 만족하는 것으로 평가됨.
캔틸레버용 브라켓 구조성능 검증
(한국건설시험원)
- 실험 결과 캔틸레버 적용을 위한 브라켓은 시공하중 및 처짐 기준을 만족하는 것으로 평가됨.

Advanced LB-DECK

패널간 이음부 강화
- 펀칭전단하중 작용시 Lattice Girder의 전단철근 역할
- 이음부 철근보강으로 이음부 강성강화 → 반사 균열 억제
전용 거푸집을 이용한 정밀시공(특허 10-2155645)
- 전용 거푸집을 이용한 정밀시공(특허 10-2155645)
- 스페이서 설치를 배제하여 하부 표면 균열방지 및 매끄러운 미관 구현
- 콘크리트 타설 중 철근 처짐 및 위치이동 방지로 정밀 시공 가능
FRP 보강근 적용 및 단면개선(특허 10-2155646)
- FRP 보강근 사용으로 부식방지 및 해상교량, 염해지역 적용성 향상
- 현장타설콘크리트 기능 강화로 반사균열 및 종방향 균열 억제
- 거더거치부 경사단면 적용으로 응력집중 완화 및 부착성 향상
- 3성분계 저발열 시멘트 배합설계 적용으로 염해 저감대책 확보
TypeA 구조체(인장부)

TypeB 구조체(압축부)

TypeC 부분구조체
프리캐스트 바닥판 모듈 및 제작방법(특허 10-2264487)
- 부분단면 데크판넬(Partial-Depth Deck Panel) 모듈
- 필요에 따라 구조체와 부분구조체로 선별 적용 가능
PSC Beam 적용

Steel Box Girder 적용
내민보 Type 캔틸레버 LB-DECK (특허 10-1395129)
- 최외측 거더와 인접한 내측 거더에 내민보 형태의 프리캐스트 패널을 제작하여 시공하는 방법으로 별도의 브라켓 자재 없이 시공
- 사교 등 이형타입 제작 가능
PSC 거더 형식 적용

ST. BOX 거더 형식 적용

장지간 캔틸레버 적용

중분대 구간 적용
브라켓 Type 캔틸레버 LB-DECK(특허 10-1903442)
- 최외측 거더 상단에 브라켓 및 LB-DECK(L형 패널)를 시공하는 공법으로 바닥판 콘크리트 타설 후 브라켓 해체가 가능한 시공 방법
